B1级智能预警金属套防火电缆  ZHY-BTLY（B1）

额定电压

0.6/1kV

敷设条件

电缆的敷设温度应不低于0℃;

电缆的允许弯曲半径见下表：

产品开发背景

电力系统运行过程中，如遇绝缘老化、接触电阻、火灾、电力事故 等原因引起的电缆事故，其表现是过热，这在电力事故中比较常见。由于电缆 敷设路径复杂，检测手段单一，所以在排查时候需要花较大的精力和人力，效率低下。我司近期通过不懈努力，成功研发出了能具备过热预警和故障位置精 确定位的防火电缆，与DTS 分布式光纤测温系统终端协作，让电缆也进入智能 的时代成为了现实。

产品特性与优势

B1 级燃烧性能，即国家标准GB 31247—2014《电缆及光缆燃烧性能分级》规定的燃烧性能B1级。产品除了限定火焰蔓延的高度外，还对热释放、产烟特性、单根燃烧、烟密度、燃烧滴落物/微粒等级、烟气毒性等级及腐蚀性 等系列项目进行考核。因此， B1 级难燃性能电缆对燃烧特性要求更高，产品首 先必须是无卤低烟环保型电缆，并采用品质更高的原材料和优化工艺结构。 B1 级燃烧性能产品的低燃烧热值和少量或无滴落物的特性对周围介质的影响较小，较大程度上降低了延燃风险，这对火灾情况下的救援工作非常有利，可有效减少人员伤亡和财产损失。

金属套和矿物质填充的电缆结构设计，将金属套的高散热和矿物质填充的高阻 热相互作用，让电缆的耐火性能达到BS6387和BS8491的国际先进标准要 求。

DTS 分布式光纤测温系统

智能预警电缆内复合了感温多模光纤单元，配合DTS分布式测温系统终端设备，可实现电流负荷监测、故障报警定位及火灾预警作用。

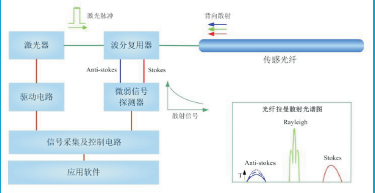

分布式光纤测温系统HKA-DTS是国际上先进性的线型感温火灾探测器，集光、电、机械、计算机和微弱信号检测等高新技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、无测量言区、实时监测、可定位等优点，在隧道、地铁、电力、石化、大坝、油井等领域均有广泛应用。分布式光纤测温系统HKA-DTS 同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼【Raman】散射效应，空间定位则利用光时域反射【OTDR】技术。高速窄脉宽半导体激光脉冲合进入传感光纤中，通过光纤微弱背向散射信号的滤波、探测以及高速数据采集与分析，获得温度敏感的反斯托克斯信号(Anti-Stokes)和温度不敏感的斯托克斯信号(Stokes)，Anti-Stokes 与Stokes 的比值提供了温度的指示，利用这一原理从而实时获得沿光纤分布的准确温度信息;结合先进的火灾智能报警判断算法，实现传感光纤全程的实时在线监测。

DTS系统的技术特点:

●分布式实时测量，覆盖100%探测区域，精确定位火灾发生位置;

●测量距离长，测量信息丰富;

●测量精度高，响应速度快;

●可靠性高，误报率低;

●报警方式灵活，可实现差定温多级报警方式，确保火灾初期可靠报警;●探测光缆既是信号传输载体，又是感温元件，安装方便;

光信号测量，本质安全，抗电磁干扰，适合易燃易爆环境下长期工作;探测光缆寿命长，后期维护成本低。

产品特殊性能

B1级燃烧性能指标:

1.火焰蔓延，:1.5m;

2.热释放速率峰值，R峰值:30 kV;

3.受火00 s内的热释放总量，R200≤15 MJ;

4.燃烧增长速率指数，GRA≤150W/s;

5.产烟速率峰值，R峰值≤0.25 m2/s;

6.受火00 s内的产烟总量，P200≤50 m2;

7.烟密度(最透光率)，t360%;

8.垂直火焰蔓延，<425 mm。
